智慧“霧”計算平衡閥

分類:智慧“霧”計算平衡閥 作者:銳控 來源:銳控 發布時間:2025-03-05

       源于解決小區二級管網水力、熱力分配不均的問題,通過對小區各單元加裝智慧霧計算單元閥,實現二級網自動平衡調控功能,達到節能降耗的目的。

  發明專利:
《基于流體傳熱建模的霧計算三級網供熱控制系統》 2019104127095

  實用新型專利:
《智慧霧計算二級網調控裝置》 2020221844345
《供熱單元溫度智能平衡裝置》 2020208001696


產品簡介:

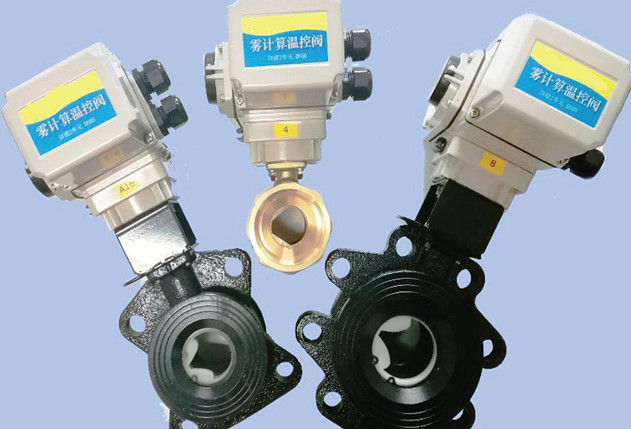

RC-FIBV 系列智慧“霧”計算平衡閥是集溫壓檢測、無線通訊、智慧調控于一體的智能調節裝置,主要應用于供暖小區單元支管上,既可接受云平臺的控制指令,也可脫離平臺形成區域內自組網主動調控,具有穩定的流量調節特性,自適應目標值進行智慧調節,實現各用熱支路的動態平衡。



功能特點:
◆ 云傳輸、霧計算,自備控制系統,根據管網平衡策略調節目標參數,獨自完成壓力或壓差、溫度或溫差的控制和平衡調節。
◆ 多種供電方案,可市電,也可電池,采用低功耗設計,三年免維護,降低運行成本。
◆ 低功耗間歇式運行調節,動態變量間歇式傳遞,既滿足遠程控制需要,亦能達到管網水力平衡。
◆ 同一規格閥門口徑壓差調節范圍大,調試簡單,可以隨時改變?cè)O(shè)定值并自行完成調整。
◆ 閥體結構簡單,流道暢通,不易結垢、不易堵塞,不易失控。
◆ 具備自診斷功能,可主動向管理平臺上報故障代碼。
◆ 具備自適應、防卡塞功能,球閥會自動進行多次正、反向旋轉,利用剪切力及介質流動力排除異物。
◆ 高防護等級設計,整體防護等級最高可達IP68,可在高溫潮濕等惡劣環境下正常工作。



技術參數:

整體

參數



控制精度:±0.5%

有線通訊:支持MODBUS、MBUS協議

無線通訊:支持GPRS/CDMA/NB-IOT/LoRa

運行時間:空載≤10s

主控芯片:32位處理器內核、超低功耗

控制系統:嵌入式實時操作系統

組網:支持云平臺和組網

防護等級:整機IP67,可定制IP68,電路板三防工藝處理

表面處理:靜電噴涂

安裝位置:可水平或垂直安裝

維護:自清潔、免維護

手動操作:配手輪或手動操作機構

環境溫度:-20℃~+65℃

濕度:5%~95%相對濕度,無結露

顯示:開度指針指示

其它功能:防盜拆、GPS定位、故障報警

調節

參數



介質溫度:0~120℃

允許運行壓力:1600KPa

關閉壓差:690KPa

運行最大壓差:340KPa

調節特性:等百分比

泄漏率:零泄露 EN12266-1

閥管連接:法蘭連接,符合1507005-2

閥體:DN25~DN50:黃銅;DN65~DN150:球墨鑄鐵QT450-10

閥芯:不銹鋼 304

閥軸密封:EPDM

傳感器參數

測量信號:2路壓力信號、2路溫度信號(可擴展)

測量精度:壓力精度0.5%;溫度精度A級

配套電纜:防水阻燃控制電纜

防護等級:IP67,可定制IP68

安裝附件:提供預埋座

電氣

參數

額定電壓:AC220V/DC24V/AC24V

電壓范圍:AC198~242V/DC21.6~26.8V/ AC21~27V

功耗:運行≤20W 保持≤15W

供電:可選市電(配智能或鋰電池



技術路線:

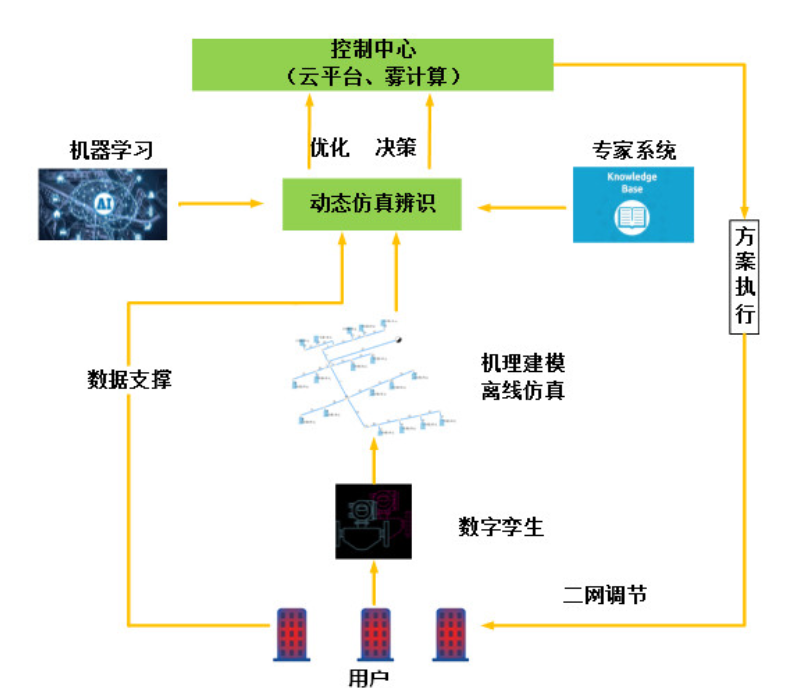

二網平衡系統基于信息物理系統總體技術路線,以物聯感知為基礎,以云平臺、霧計算為核心,以動態平衡閥為手段,輔以機理建模、動態仿真、歷史數據分析、專家系統支撐,完成基于數據與信息自動流動的“狀態感知—實時分析—優化決策—精準執行”的閉環賦能體系。

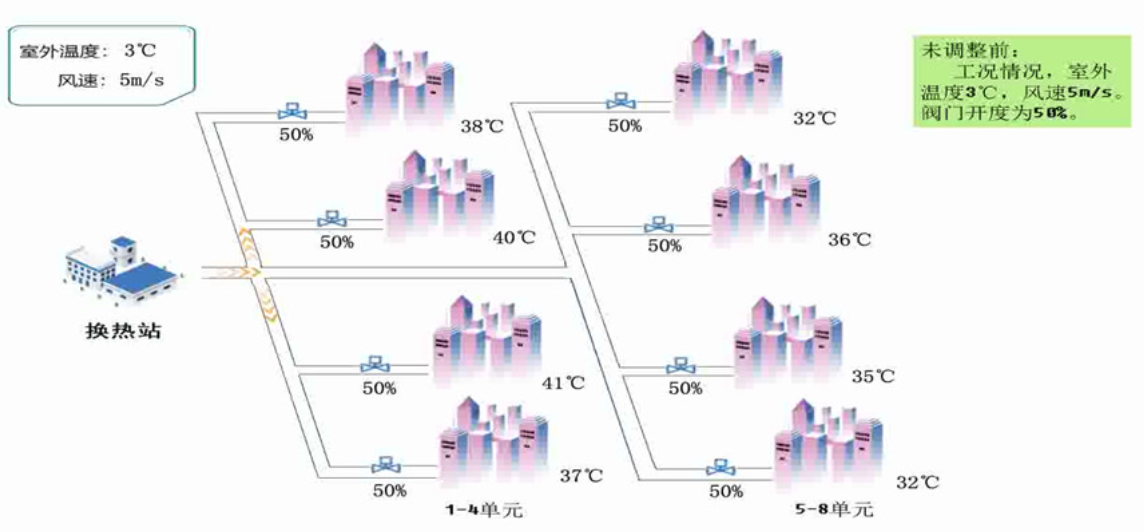

二網平衡策略演示:

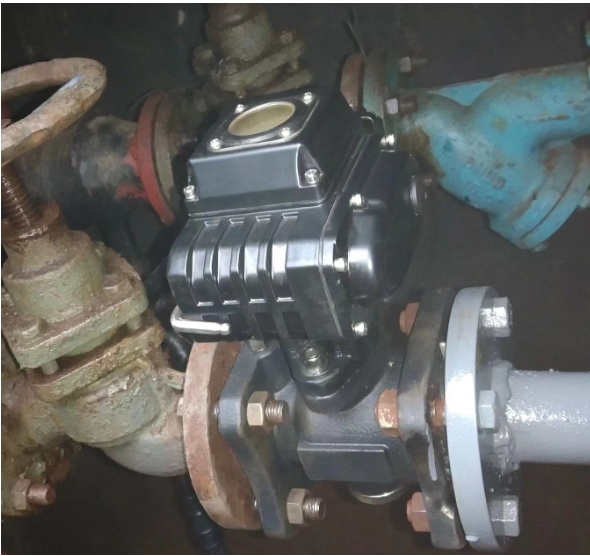

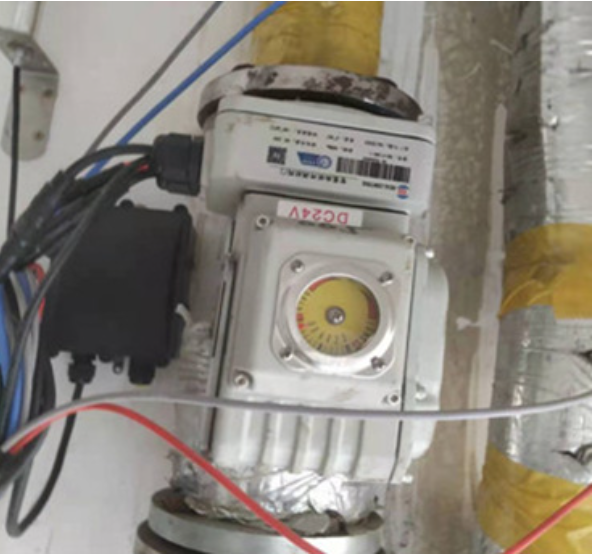

現場應用:


優勢分析:

序號對比項目單元閥分戶閥

1

調節原理

各單元安裝平衡閥, 熱量按需分配至單元

每戶安裝平衡閥

2

調節特性

水平平衡

垂直平衡

3

工程實施及造價

施工量少,造價低

施工量大,造價高

4

調節效果

單元間平衡,算法簡單, 容易快速平衡

戶間平衡,算法復雜,且易擾動,平衡周期慢,易堵塞

5

應用業績

應用較早

應用較晚,且均為測試小區

6

后期維護量

維護簡單,甚至免維護

維護量大應用較早

7

投資回報率

2-3年收回成本

6-9年收回成本

8

結論

因其投入少,見效快 維護量少的特點適用于改造小區和大范圍應用

精確到戶控制因造價較高,適用于新建高檔小區



典型案例:

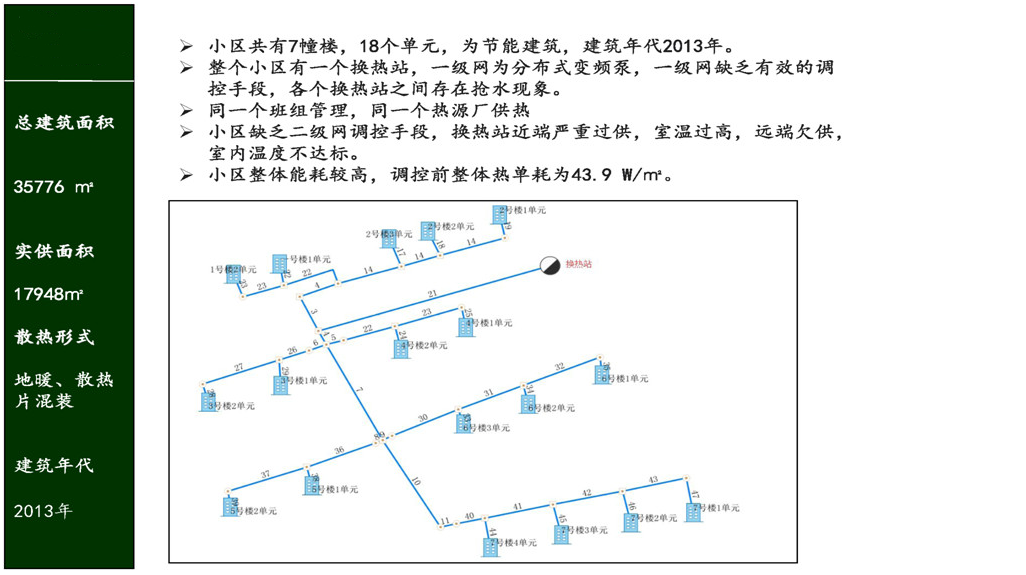

通過對某熱力公司所轄小區的供熱狀況分析,發現該小區存在二網水力失衡嚴重、能耗高、住戶投訴率高等問題,因此我司于2019年采暖季前對該小區每個單元加裝“霧”計算單元平衡閥,進行二級網平衡系統改造。

調控效果分析:

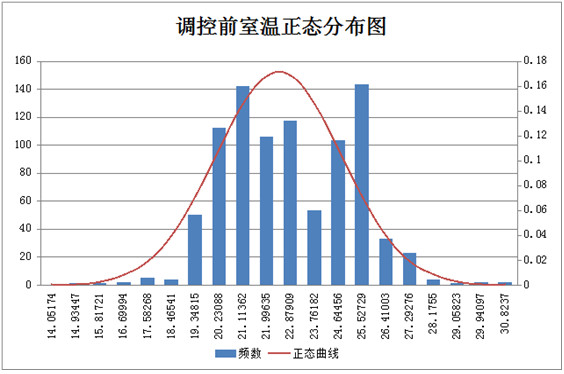

(1)調控前:小區水力、熱力失衡嚴重,為了滿足遠端的供暖需求,需要增大小區的供熱量和循環水量,最終導致近端超供,遠端仍然欠供。

(2)調控后:通過進行二網平衡調控,消除了各單元間的水力、熱力失衡現象,結合換熱站循環泵的降頻聯動,取得了很好的調控效果。



調控前后能耗數據對比

調控階段

累計天數

平均外溫

(℃)

供熱面積

(㎡)

累計耗電量

(KWh)

電單耗

(KWh/㎡)

累計供熱量

(GJ)

熱單耗

(W/㎡)

調控前

2017-2018采暖季

120

2.0

14663.58

25367.99

1.73

6669.08

43.8663

調控后

2018-2019采暖季

120

2.1

17947.36

17229.47

0.96

5907.95

31.7498



調控效果分析:

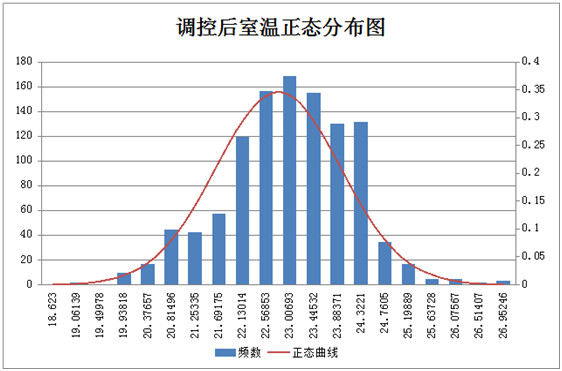

調控后,用戶的室內溫度差距減小,基本維持在20-24℃之間,投訴率下降約70%。

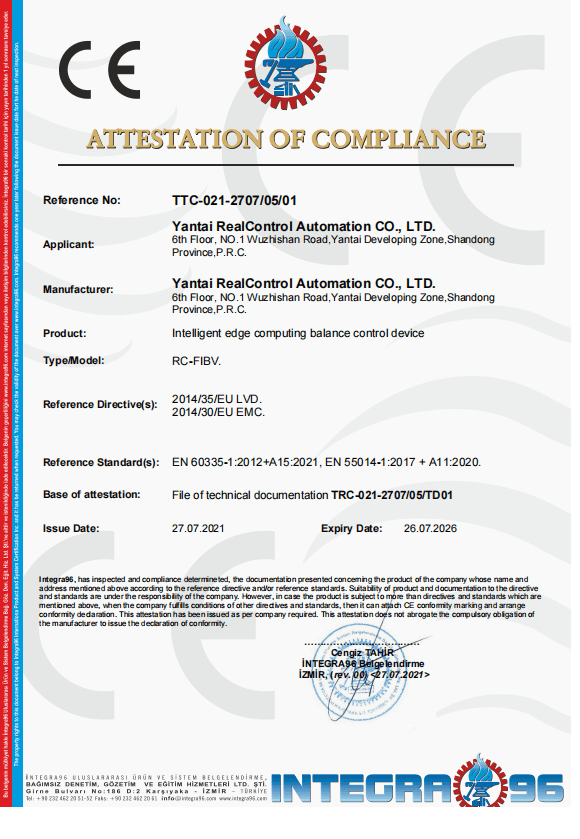

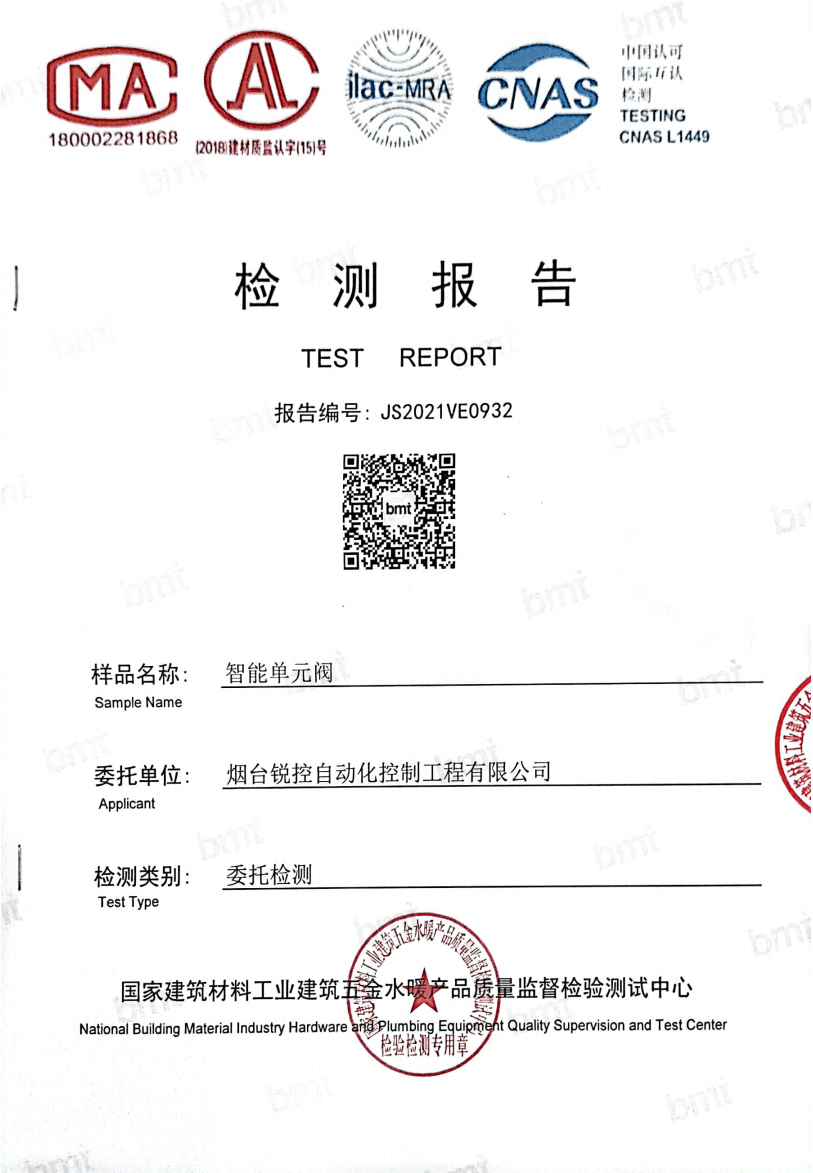

相關認證:



專利證書:
